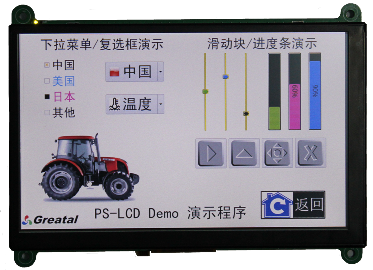

7寸PS-LCD产品正面

►电气参数：

LCD：
AUO 7.0 TFT
分辨率：
800 x 480
背光：
LED
背光功耗：
2.3W
色彩：
16 bit
背光寿命
10,000小时
可视区域(mm)：
152(H) X 91(V)
点距(mm)：
0.19(H)X0.19(V)
视角(U/D/L/R)：
(CR=10)50/60/60/65
亮度(cd/m2)：
500
对比度：
500:1
响应时间：
18 ms
工作温度：
-10℃ ～ +60℃
触摸屏
四线电阻式
供电电压
5V@600mA（背光最亮）
5V@100mA（背光关闭）
LCD控制器
大器智成COOKY图形控制卡
硬件接口
TTL串口(配合不同通讯板配件，可支持232、485、CAN等接口)
软件开发
“所见即所得”、“0”代码设计，三条指令集成界面，详情请参看”可编程智能LCD软件开发指南”
处理性能处理器主频: 400MHz      内存: 64 MHz     Flash: 128 MHz

►硬件接口说明



►通讯板接口定义


PS-LCD 通讯板接口定义



►外部通讯连接示意图
PS-LCD 与TTL串口连接
PS-LCD 与TTL串口连接
PS-LCD 与RS232串口连接
PS-LCD 与RS232串口连接
PS-LCD 与RS485设备连接
PS-LCD 与RS485设备连接
PS-LCD 与CAN设备连接
PS-LCD 与CAN设备连接

►结构尺寸
