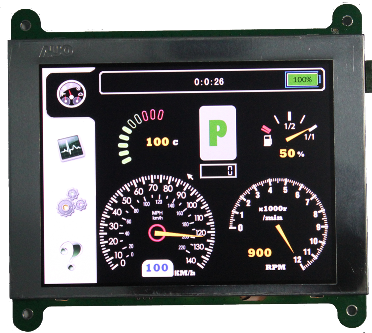

►电气参数：

LCD：
TianMa 5.7 TFT
分辨率：
640 x 480
背光：
 LEDs
背光功耗：
1.96W
色彩：
16 bit
背光寿命
50,000小时
可视区域(mm)：
115.2(H) X 86.4(V)
点距(mm)：
0.18(H)X0.18(V)
视角(U/D/L/R)：
(CR=10)70/80/70/80
亮度(cd/m2)：
400
对比度：
800:1
响应时间：
25 ms
工作温度：
-20℃ ～ +70℃
触摸屏
四线电阻式
供电电压
5V@550mA（背光最亮）
5V@200mA（背光关闭）
LCD控制器
大器智成COOKY图形控制卡
硬件接口
TTL串口 (配合不同通讯板配件，可支持232、485、CAN等接口)
软件开发
“所见即所得”、“0”代码设计，三条指令集成界面，详情请参看”可编程智能LCD软件开发指南”
处理性能处理器主频: 400MHz      内存: 64 MHz     Flash: 128 MHz

►硬件接口


►通讯板接口定义

PS-LCD 通讯板接口定义



►外部通讯连接示意图
PS-LCD 与TTL串口连接
PS-LCD 与TTL串口连接
PS-LCD 与RS232串口连接
PS-LCD 与RS232串口连接
PS-LCD 与RS485设备连接
PS-LCD 与RS485设备连接
PS-LCD 与CAN设备连接
PS-LCD 与CAN设备连接

  • 机械尺寸
