GLE-070B

►电气参数:

LCD:
FRD 7.0 TFT
分辨率:
800 x 480
背光:
LED
背光功耗:
2.3W
色彩:
24 bit
背光寿命
10,000小时
可视区域(mm):
154(H) X 85.92(V)
点距(mm):
0.135(H)X0.135(V)
视角(U/D/L/R):
(CR=10)50/60/65/65
亮度(cd/m2):
300
对比度:
500:1
响应时间:
18 ms
工作温度:
-20℃ ~ +70℃
触摸屏
电阻或电容可选
供电电压
5V@600mA(背光最亮)
5V@100mA(背光关闭)
HMI控制器
WareExpress ExpCore
硬件接口

电源输入 (配合配套电源模块5——12V可变)

一路串口 (配合不同通讯板配件,可支持232、485、CAN等接口)

USB主从各一个

4x4矩阵键盘接口

板载硬件

RTC及纽扣电池座

蜂鸣器

软件开发
搭载组态式操作系统ExpOS, 通过配套的集成开发环境ExpOS Studio,所见即所得,零代码组态界面,JavaScript脚本实现算法和逻辑,详情参看WareExpress官方网站
处理性能处理器: NXP ARM-CortexA7 528MHz      内存: 128 MB     Flash: 256 MB

硬件接口说明



操作系统

基于Linux的组态操作系统ExpOS

  ★ 一键安装开发环境,0代码组态,极速设计界面

  JavaScript脚本编程,简单易学,人人都能开发专业APP

   可选运行Linux原生程序(C/C++/GO),轻松与APP通讯

(详情参看WareExpress官方网站)

通讯板接口定义



PS-LCD 通讯板接口定义



    ►外部通讯连接示意图
PS-LCD 与TTL串口连接
PS-LCD 与TTL串口连接
PS-LCD 与RS232串口连接
PS-LCD 与RS232串口连接
PS-LCD 与RS485设备连接
PS-LCD 与RS485设备连接
PS-LCD 与CAN设备连接
PS-LCD 与CAN设备连接

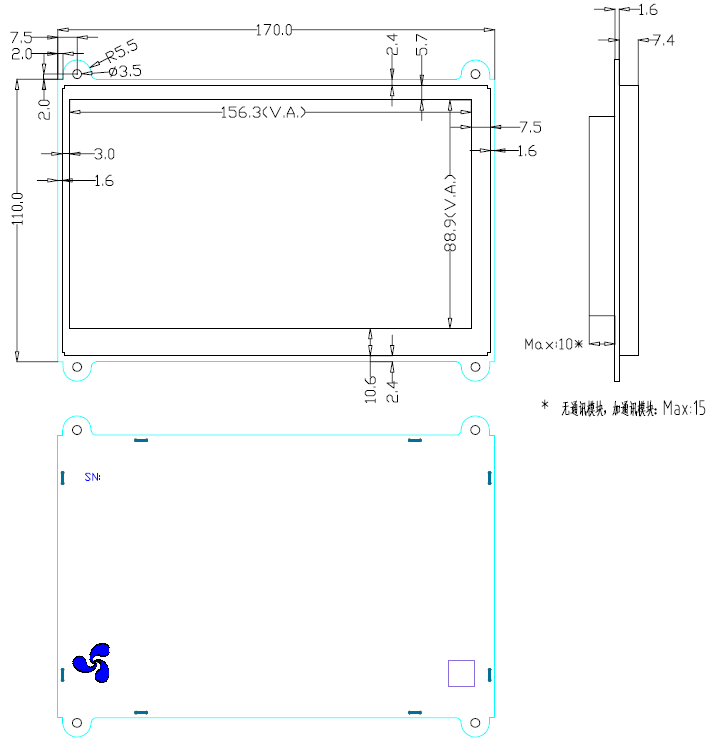

结构尺寸
